Котел 0.23 без дымососа в Горно-Алтайске

Водогрейный котел КВр-0.23 К без дымососа в г Горно-Алтайск. Характеристики:

• мощность 230 КВт, 0,23 МВт, 0,20 ГКал;
• работает на самотяге без дымососа и без вентилятора - экономия на электричестве;
• по запросу может поставляется с дымовой трубой, которая устанавливается на котельный блок и монтируется через крышу котла - экономия на монтажных работах;
• максимальная температура 115 °С;
• топливо – каменный и бурый уголь;
• давление не более 0,3 МПа;
• отапливаемая площадь котла от 1300 до 2500 кв м, отапливаемый объем от 4000 до 7500 м3 (в зависимости от максимальной температуры в регионе эксплуатации). Проверить или подобрать мощность котла без дымососа в Горно-Алтайске или любом другом городе вы можете по ссылке.
• устанавливается в котельных административных, производственных зданий и отопительных котельных ЖКХ.

Устройство и описание

Водогрейный угольный котел КВр 0 23 без дымососа - стальной, вертикальный, водотрубный, напольный, в легкой обмуровке полной заводской готовности, с ручной подачей топлива, работающий на твердом топливе - каменный и бурый уголь. Материал изготовления трубной части - стальная труба сталь 10 или 20.

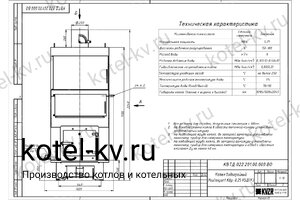

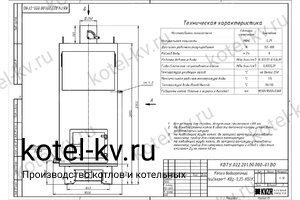

Котел КВр-0.23 без дымососа чертеж

Система элементов котла работающих под давлением состоит из радиационной и конвективной поверхностей нагрева. Радиационная поверхность нагрева образуется двумя боковыми, передним (фронтовым) и задним экранами. Проем для подачи топлива выполнен на фронтовой панели.

Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке труб.

Циркуляция воды в котле организована по многоходовой схеме. Для выпуска воздуха при заполнении котла водой в верхней части котла установлен штуцер с вентилем (краном шаровым) Ду 15. Для продувки и дренажа котла в нижней части котла установлен дренажный штуцер с вентилем (краном шаровым) Ду 20.

Снаружи устанавливается каркас, на котором крепится обмуровка. Обмуровка выполняется из теплоизоляционного материала и защитной обшивки из полимерного листа. В обмуровке имеется дверь для очистки поверхностей нагрева от отложений в процессе эксплуатации.

Подвод воздуха в водогрейный котел КВ-0.23 КБ на самотяге осуществляется за счет разряжения в топке, путем подсоса через дверку - заслонку в зольный короб под колосниковую решетку.

Загрузка топлива осуществляется с фронта котла через топочную дверь вручную. Образующиеся в топочной камере дымовые газы выходят из топочной камеры через расположенную над топкой конвективную ступень теплообмена и двигаясь вверх выводятся в выходное окно на потолке котла.

Схема движения потока воздуха котла без дымососа

Сверху котла стоит поворотный шибер для регулировки тяги в газоходе. С помощью шиберов угольный котел КВр 0,23 на естественной тяге легко регулируется по мощности в процессе эксплуатации.

Подробная инструкция как выводить оборудование на мощность и затем регулировать ее, представлена в паспорте и руководстве по эксплуатации.

Для долгой и надежной работы водогрейного котла КВ 023 на твердом топливе без дымососа вам потребуется только правильно подобрать и смонтировать вспомогательное оборудование – насосы и дымовую трубу, а затем регулярно производить очистку внутренних и внешних поверхностей нагрева.

Монтаж и установка котла КВ 023 на самотяге

Схема установки дымовой трубы на котел

Твердотопливный промышленный котел КВ-0.23 КБ с колосниками без дымососа для котельной поставляется двумя блоками максимальной заводской готовности.  Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами.  На топку устанавливается котельный блок.

Смонтированный котел подсоединяется по воде, воздуху и газам, монтируется вся запорная арматура на подводящем и отводящих трубопроводах, на дренажах и воздушниках, предохранительные устройства (предохранительные клапана) и измерительные приборы.

Сразу на котельный блок может быть установлена дымовая труба диаметром 250 и высотой 6 метров.

Возможно также газоход вывести за пределы котельной и дымовую трубу установить снаружи здания. После полного монтажа необходимо произвести гидравлическое испытание котла давлением не более 1,5 Рраб.

Принцип работы водогрейного котла 0.23 МВт

Схема установки дымовой трубы снаружи здания котла без дымососа

Перед пуском котла в работу необходимо произвести ревизию тепловых сетей. Устранить утечки и произвести промывку теплосети.

Загрузка каменного и бурого угля осуществляется с фронта через топочную дверь вручную. Распределение свежего топлива по топочной решетке должно быть равномерным. Регулирование расхода воздуха и тяги проводится шиберами.

Тепловая нагрузка котла может варьироваться в пределах 50 – 100% от номинальной мощности котла. Производительность котла КВ 0.23 МВт без дымососа на самотяге регулируется путем изменения количества твердого топлива, подаваемого в топку на горение и количества подаваемого на горение воздуха.

Для обеспечения надёжной работы, расход воды через котел и давление воды должны четко соответствовать параметрам, указанным в паспорте.

Для предотвращения конденсации водяных паров из дымовых газов и как следствие налипание золовых частиц на конвективную поверхность нагрева, рекомендуется держать температуру воды на входе в котел при работе на пониженной нагрузке выше 55 °C.

В случае снижения разряжения в топочной камере и ухудшения тяги следует произвести остановку котла для проведения работ по прочистке газоходов котла и дымовой трубы от осевшей золы и сажи.

Для очистки конвективной части котла необходимо открыть дверку-люк конвективной части. Очистку осуществлять путем механическим способом при помощи скребков, либо обдувкой сжатым воздухом при помощи компрессора до полной очистки поверхностей нагрева.

Более подробная информация содержится в паспорте и инструкции по монтажу и эксплуатации котла КВ-0.23.

Подключение котла КВ

Схема подключения твердотопливного котла без дымососа на самотяге

Подключение и монтаж производятся по проекту.

В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения котла.

Один из вариантов схемы подключения котла 0.23 МВт

Все котельно-вспомогательное оборудование для подключения котла 0.23 МВт без дымососа в Горно-Алтайске вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.
